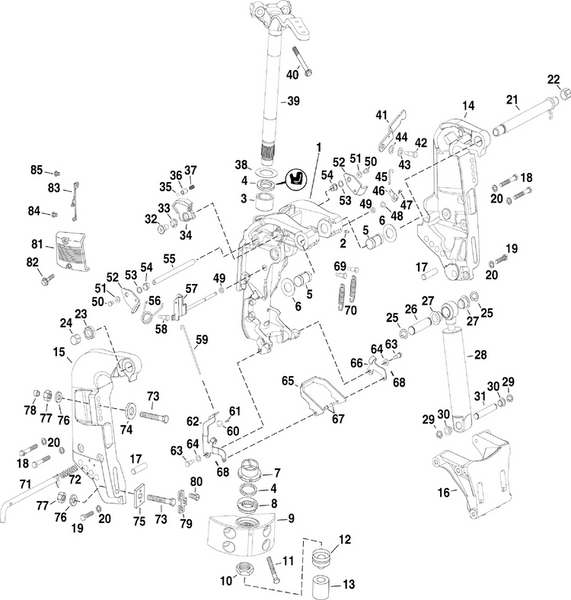

Disclaimer: Please note that the items featured in the image (schematic diagram) are not sold as a bundled set. To facilitate your search, kindly refer to the schematic object key provided below in order to locate a specific item within the image.
Schematic Object Key : 56
Product Description: Spring, Trail Lock
Category: EVINRUDE / 2010 / 90 / E90WDELISF / SWIVEL BRACKET - W Models
Disclaimer: Each item listed in the table below is available for individual purchase and is not sold as part of a package or set.
Parts List:
Key | Part No. | Product Name | Additional_info |
---|---|---|---|
1 | 5006199 | Swivel bracket 20" models | |
1 | 5006384 | Swivel bracket 25" model | |
2 | 0313607 | Lube fitting | |
3 | 0320962 | Bushing | |
4 | 0335686 | Joint | |
5 | 0337579 | Bushing, lower pivot shaft | |
6 | 0910992 | Rondelle, tube de relevage | |
7 | 0336819 | Bushing, lower pivot shaft | |
8 | 0327696 | Keeper, pivot shaft | |
9 | 0340006 | Bracket, mount | |
9 | 0338744 | Mount bracket | |
10 | 0320746 | Ecrou, support de montage | |
11 | 0334936 | Screw, mount | |
12 | 0912233 | Dispositif de retenue, joint arbre d'articulation | |
13 | 0911312 | Joint, arbre d'articulation | |
14 | 0351923 | Stern bracket, port | |
15 | 0351924 | Stern bracket, starboard | |
16 | 0352024 | Bracket, shock absorber | |
17 | 0352053 | Pin, reverse thrust | |
18 | 0318612 | Screw, bracket to cover | |
19 | 0552968 | Screw, plate 3 8 16 x 1.5 | |
20 | 0307708 | Lock washer, mounting | |
21 | 0435007 | Tilt tube assembly | |
22 | 0337586 | Ecrou racleur | |
23 | 0335554 | Locknut, tilt tube | |
24 | 0317894 | Cap, tilt tube | |
25 | 0336534 | Retaining ring, lower tilt pin | |
26 | 0335480 | Tilt pin, upper | |
27 | 0335479 | Bushing, tilt pin | |
28 | 5006167 | Cylinder, shock absorber | |
29 | 0352068 | Ring, retaining lower tilt cylinder pin | |
30 | 0321246 | Bushing, shock lower | |
31 | 0351990 | Pin, tilt cylinder lower | |
32 | 0335481 | Screw, tilt lever to bracket | |
33 | 0335486 | Bague, levier de relevage | |
34 | 0335485 | Lever, tilt lock | |
35 | 0336209 | Ball, detent, tilt lock | |
36 | 0334241 | Guide | |
37 | 0336230 | Ressort, dispositif de blocage, verrouillage de relevage | |
38 | 0320866 | Rondelle de butée, arbre d'articulation | |
39 | 5001908 | Ensemble biellette de direction | |
39 | 5001825 | Ensemble biellette de direction | |
40 | 0352662 | Screw, upper mount | |
41 | 0351871 | Lever, reverse lock | |
42 | 0352055 | Screw, shoulder reverse lock link | |
43 | 0318169 | Washer, lever shaft | |
44 | 0330234 | Bow washer | |
45 | 0352042 | Rod, handle link | |
46 | 0332691 | Bellcrank | |
47 | 0336481 | Screw, stop switch mount | |
48 | 0352069 | Ring, retaining bellcrank shaft | |
49 | 0332690 | Spacer, bellcrank shaft | |
50 | 0329217 | Screw, retainer | |
51 | 0328703 | Washer, screw hook | |
52 | 0351863 | Lever, trail lock | |
53 | 0314390 | Retainer | |
54 | 0315081 | Bushing, shoulder screw | |
55 | 0351864 | Shaft, trail lock | |
56 | 0351870 | Spring, trail lock | |
57 | 5006318 | Shaft, pivot reverse lock | |
58 | 0330933 | Screw, reverse lock link | |
59 | 0352043 | Rod, reverse lock lever | |
60 | 0332693 | Collar, reverse lock release | |
61 | 0304221 | Scew,collar to cable | |
62 | 0351867 | Link, reverse lock starboard | |
63 | 0330933 | Screw, reverse lock link | |
64 | 0343981 | Washer, pin to support bracket | |
65 | 0351865 | Lever, locking | |
66 | 0351866 | Link, reverse lock port | |
67 | 0321591 | Pin, link to locking | |
68 | 0302858 | Cotter pin, shoulder bolt | |
69 | 0330933 | Screw, reverse lock link | |
70 | 0321920 | Spring, reverse lock | |
71 | 0436541 | Rod assy, thrust | |
72 | 0321053 | Sorubg,thrust rod | |
73 | 0318573 | 3.5" bolt | This part replaces 0327053. |
73 | 0318573 | 3.5" bolt | |
73 | 0363012 | Screw, bracket mounting | This part replaces 0336676. |
73 | 0331578 | Engine mount bolt 5 x 1 2 in. | |
73 | 0363011 | Screw, stern bracket mounting, 1 2 x 5.75 in. 146 mm | This part replaces 0354101. |
73 | 0354102 | Screw, bracket mount, 1 2 x 7 in. | |
73 | 0354103 | Screw, bracket mount, 1 2 x 8 in. | |
73 | 0354104 | Screw, bracket mount, 1 2 x 9 in. | |
74 | 0307238 | Rondelle | |
75 | 0318272 | Nut backing plate square 1 2 in. | |
76 | 0320248 | Rondelle, écrou | |
77 | 0363254 | Nut, stern bracket screw | This part replaces 0313623. |
78 | 0318572 | Bolt thread protective cap 1 2 in. | |
79 | 0318273 | Bolt hex retainer 1 2 in. | |
80 | 0319886 | Screw | |
81 | 0335475 | Cache, support arrière, bâbord | |
81 | 0335474 | Cache, support arrière, tribord | |
82 | 0337580 | Screw, cover | |
83 | 0584136 | Fil, masse | |
84 | 0328724 | Screw | |
85 | 0342191 | Screw, cam | |
NS | 0433458 | Anode, port stern bracket | |
NS | 0333350 | Screw, anode |
