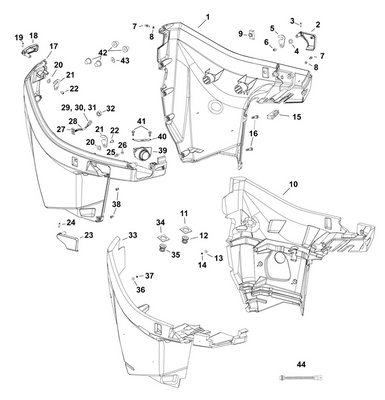

Disclaimer: Please note that the items featured in the image (schematic diagram) are not sold as a bundled set. To facilitate your search, kindly refer to the schematic object key provided below in order to locate a specific item within the image.
Schematic Object Key : 14
Product Description: Lower Cover, Starboard | Graphite Models
Category: EVINRUDE / AB Models / 225 - (90° V6, 3.3 L) / E225DPXABB / 01-3_LOWER ENGINE COVER
Disclaimer: Each item listed in the table below is available for individual purchase and is not sold as part of a package or set.
Parts List:
Key | Part No. | Product Name | Additional_info |
---|---|---|---|
1 | 5005718 | Lower cover assy, "blue" blue models | |
1 | 5005932 | Lower cover assy, "blue" blue models | |
1 | 5009021 | Lower cover, port graphite models | |
1 | 5009023 | Lower cover, port graphite models | |
1 | 5005716 | Lower cover assy, "white" white models | |
1 | 5005205 | Lower cover assy, "white" white models | |
2 | 0309485 | Ecrou, vis, rotule | |
3 | 0339575 | Screw, ball joint | |
4 | 0335694 | Plug, lower cover | |
5 | 0342191 | Screw, cam | |
6 | 0343578 | Crochet, avant arrière | |
7 | 0330234 | Bow washer | |
8 | 0308532 | Bague, levier de verrouillage | |
9 | 5005707 | Handle, latch | |
10 | 0313607 | Lube fitting | |
11 | 0351499 | Foam barrier, lower 20 in. models | |
11 | 0350875 | Foam barrier, lower 25 in. models | |
12 | 0351029 | Plate, valve | |
13 | 5004576 | Ensemble soupape | |
14 | 5005719 | Lower cover assy, "blue" blue models | |
14 | 5006432 | Lower cover assy, "blue" blue models | |
14 | 5009022 | Lower cover, starboard graphite models | |
14 | 5009024 | Lower cover, starboard graphite models | |
14 | 5005717 | Lower cover assy, stbd white white models | |
14 | 5005206 | Lower cover assy, "white" white models | |
15 | 0309485 | Ecrou, vis, rotule | |
16 | 0339575 | Screw, ball joint | |
17 | 0342191 | Screw, cam | |
18 | 0343578 | Crochet, avant arrière | |
19 | 0330234 | Bow washer | |
20 | 0308532 | Bague, levier de verrouillage | |
21 | 5005709 | Handle, rear latch | |
22 | 5005708 | Handle, latch | |
23 | 0313607 | Lube fitting | |
24 | 0330651 | Bumper | |
25 | 0310439 | Clamp, battery cable | |
26 | 0342191 | Screw, cam | |
27 | 0586789 | Switch assembly, trim tilt | |
28 | 3011148 | Contact, tab | |
29 | 3011225 | Seal, wire | |
30 | 0334656 | Nut | |
31 | 0351500 | Foam barrier, lower 20 in. models | |
31 | 0350881 | Foam barrier, lower 25 in. models | |
32 | 0351029 | Plate, valve | |
33 | 5004576 | Ensemble soupape | |
34 | 3011156 | Connector, 3 position | |
35 | 0350771 | Grommet, trim tilt lead to cover | |
36 | 0351277 | Grommet, fuel electric | |
37 | 0351463 | Bracket, grommet to lower cover | |
38 | 0308743 | Screw, injector to manifold | |
39 | 0349557 | Mount | |
40 | 0349556 | Washer | |
41 | 0351073 | Grommet, steering arm | |
42 | 0325115 | Screw | |
43 | 5006201 | Extension lead, tilt trim tilt switch optional accessory |
