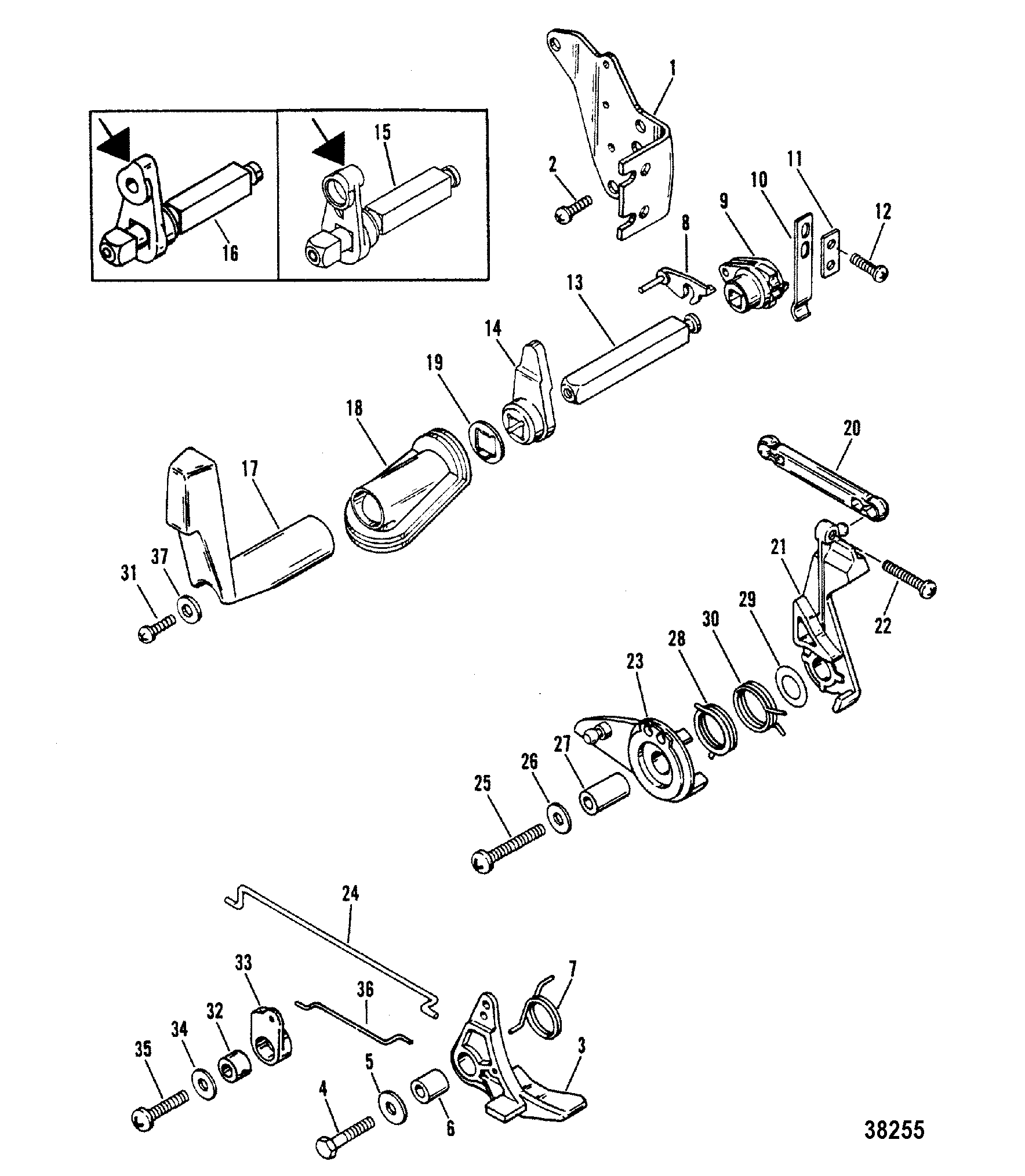

Disclaimer: Please note that the items featured in the image (schematic diagram) are not sold as a bundled set. To facilitate your search, kindly refer to the schematic object key provided below in order to locate a specific item within the image.
Schematic Object Key : 30
Product Description : MERCURY 42164 Spring
Product Category : 8/ 9461526 THRU 9792199/ Throttle And Shift Linkage(Side Shift Models)
Disclaimer: Each item listed in the table below is available for individual purchase and is not sold as part of a package or set.
Other Components:
Key | Name | Part No. |
---|---|---|
1 | BRACKET, Cable | 42181 |
2 | SCREW, (M5 x 20) | 40001 17 |
3 | LEVER | 421592 |
4 | SCREW, (M6 x 30) | 40003 31 |
5 | WASHER | 40023 16 |
6 | BUSHING | 42158 1 |
7 | SPRING | 42160 |
8 | LEVER | 42156 |
9 | LEVER | 42153 |
10 | SPRING | 39627 |
11 | PLATE (OLD DESIGN) | 39601 |
12 | SCREW, (M5 x 16) | 400035 |
12 | SCREW, (M5 x 8) | 40001 1 |
13 | SHIFT SHAFT (2 PIECE SHIFT SHAFT) | 42152 |
14 | ACTUATOR (2 PIECE SHIFT SHAFT) | 42154 1 |
15 | SHIFT SHAFT ( W/BALL SOCKET) | 815550A 1 |
16 | SHIFT SHAFT (W/O BALL SOCKET) | 815550 1 |
17 | SHIFT HANDLE (USE W/REF. #13 & 14 OR 15) | 42157 |
17 | SHIFT HANDLE (USE W/REF. #16) | 42157 1 |
18 | GROMMET | 44459001 |
19 | TAB WASHER (OLD DESIGN) | 12003 |
20 | TIMING LINK | 42167 1 |
21 | LEVER, Control | 42163 1 |
22 | SCREW, (M5 x 30) | 40056110 |
22 | SCREW, (M5 x 35) | 40019111 |
23 | ACTUATOR | 42166 2 |
24 | LINK INTERLOCK | 42161 |
25 | SCREW, (M6 x 40) | 40003 33 |
26 | WASHER | 40023 16 |
27 | BUSHING | 42162 1 |
28 | SPRING | 13676 |
29 | WAVE WASHER | 69708 |
30 | SPRING | 42164 |
31 | SCREW, (M5 x 16) | 40056107 |
32 | BUSHING | 421821 |
33 | ACTUATOR | 42183 |
34 | WASHER | 40023 16 |
35 | SCREW, (M6 x 20) Stainless Steel | 8M4503518 |
36 | LINK | 42184 |
37 | WASHER | 40023 14 |
1 | BRACKET, Cable | 42181 |
2 | SCREW, (M5 x 20) | 40001 17 |
3 | LEVER | 421592 |
4 | SCREW, (M6 x 30) | 40003 31 |
5 | WASHER | 40023 16 |
6 | BUSHING | 42158 1 |
7 | SPRING | 42160 |
8 | LEVER | 42156 |
9 | LEVER | 42153 |
10 | SPRING | 39627 |
11 | PLATE (OLD DESIGN) | 39601 |
12 | SCREW, (M5 x 16) | 400035 |
12 | SCREW, (M5 x 8) | 40001 1 |
13 | SHIFT SHAFT (2 PIECE SHIFT SHAFT) | 42152 |
14 | ACTUATOR (2 PIECE SHIFT SHAFT) | 42154 1 |
15 | SHIFT SHAFT ( W/BALL SOCKET) | 815550A 1 |
16 | SHIFT SHAFT (W/O BALL SOCKET) | 815550 1 |
17 | SHIFT HANDLE (USE W/REF. #13 & 14 OR 15) | 42157 |
17 | SHIFT HANDLE (USE W/REF. #16) | 42157 1 |
18 | GROMMET | 44459001 |
19 | TAB WASHER (OLD DESIGN) | 12003 |
20 | TIMING LINK | 42167 1 |
21 | LEVER, Control | 42163 1 |
22 | SCREW, (M5 x 30) | 40056110 |
22 | SCREW, (M5 x 35) | 40019111 |
23 | ACTUATOR | 42166 2 |
24 | LINK INTERLOCK | 42161 |
25 | SCREW, (M6 x 40) | 40003 33 |
26 | WASHER | 40023 16 |
27 | BUSHING | 42162 1 |
28 | SPRING | 13676 |
29 | WAVE WASHER | 69708 |
30 | SPRING | 42164 |
31 | SCREW, (M5 x 16) | 40056107 |
32 | BUSHING | 421821 |
33 | ACTUATOR | 42183 |
34 | WASHER | 40023 16 |
35 | SCREW, (M6 x 20) Stainless Steel | 8M4503518 |
36 | LINK | 42184 |
37 | WASHER | 40023 14 |
Quick Overview
SPRING 24
SKU : 42164
PRE: MER
BRAND: MERCURY
COMPANY: Mercury/MerCruiser/Mariner/Force
UPC: 745061146976
