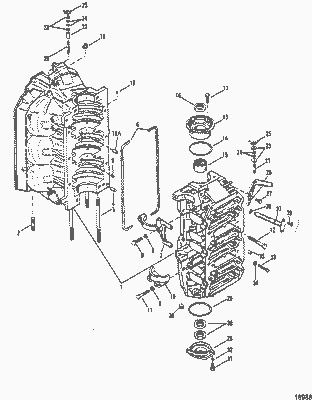

Disclaimer: Please note that the items featured in the image (schematic diagram) are not sold as a bundled set. To facilitate your search, kindly refer to the schematic object key provided below in order to locate a specific item within the image.
Schematic Object Key : 13
Product Description : MERCURY 858521T1 End Cap Assembly, Upper
Product Category : V-135/ 0D082000 THRU 0G303045/ Cylinder Block And End Caps
Disclaimer: Each item listed in the table below is available for individual purchase and is not sold as part of a package or set.
Other Components:
Key | Name | Part No. |
---|---|---|
1 | CYLINDER BLOCK (135/150) | 859211T2 |
1 | CYLINDER BLOCK (XR6/Magnum III) | 9763T17 |
1 | CYLINDER BLOCK (XR6/Magnum III) | 9763T23 |
1 | CYLINDER BLOCK (175) | 9763T17 |
1 | CYLINDER BLOCK (200) | 9763T61 |
1 | CYLINDER BLOCK ( 150 TRACKER) | 9763T23 |
2 | STUD (1-7/8") (OLD DESIGN) | 76175 |
2 | STUD (1-3/4") | 8M0034455 |
3 | STUD (5-1/2") | 670654 |
3 | STUD (6-3/4") | 8M0034454 |
4 | PIN, Dowel - Without Hole (.375 x .625) | 43044 |
5 | PIN (BEARING RACE) | 8M0036405 |
6 | GASKET | 11338 |
7 | COVER (UPPER) | 8M0088723 |
8 | SCREW, (.312-18 x 1.500) Hex Flange | 828213 |
8 | SCREW, (.312-18 x 1.50) (Use with 13-26993 washer) | 73657 |
9 | LOCKWASHER, (.312) (Use with 10-73657 screw) | 26993 |
10 | COVER (LOWER) | 76867 |
11 | SCREW, (.312-18 x 2.00) | 815549 |
11 | SCREW, (.312-18 x 2.00) Hex Flange | 828214 |
11A | BUSHING | 99448 |
12 | SCREW, (.375-16 x 3.250) | 66717 |
12 | SCREW, (.312-18 x 1.250) | 74824 |
13 | END CAP ASSEMBLY, Upper | 858521T1 |
14 | O-RING, (2.800 x .103) | 54029 |
15 | BEARING KIT | 16756A 4 |
16 | SEAL | 41953 |
17 | SCREW AND LOCKWASHER, (.312-18 x 1.00) | 30225 |
19 | J CLIP | 63153 |
20 | STUD, (.190-32 x 1.870) | 15094 |
21 | STUD, (#10-32 x 1.00) | 8M0034435 |
22 | SPACER | 67269 |
23 | WASHER, (.187 x .500 x .062) Neoprene | 49221 |
25 | WING NUT, (#10-32) | 816874 |
26 | BRACKET | 422482 |
27 | SCREW, (.250-20 x .750) | 49668 |
28 | END CAP ASSEMBLY | 7809T1 |
29 | O-RING, (3.237 x .103) | 62700 |
30 | SEAL | 41953 |
31 | SCREW, (.250-20 x .750) | 28636 |
32 | LOCKWASHER, (.250) Stainless Steel | 26992 |
33 | SCREW, (.250-20 x 2.125) | 64022 |
34 | NUT, (.250-20) | 64015 |
35 | CAP, Nylon | 26852 |
36 | IDLE SPEED CONTROL | 87076A10 |
38 | SCREW, (#10-32 x .875) | 690201 |
39 | WASHER | 38833 |
- | GASKET SET, Engine | 815791A92 |
- | POWERHEAD ASSEMBLY | 878365T00 |
- | POWERHEAD ASSEMBLY | 812817T97 |
- | POWERHEAD ASSEMBLY | 823434T97 |
- | POWERHEAD ASSEMBLY | 823434T97 |
- | POWERHEAD ASSEMBLY | 812817T97 |
- | POWERHEAD ASSEMBLY | 813043T97 |
1 | CYLINDER BLOCK (135/150) | 859211T2 |
1 | CYLINDER BLOCK (XR6/Magnum III) | 9763T17 |
1 | CYLINDER BLOCK (XR6/Magnum III) | 9763T23 |
1 | CYLINDER BLOCK (175) | 9763T17 |
1 | CYLINDER BLOCK (200) | 9763T61 |
1 | CYLINDER BLOCK ( 150 TRACKER) | 9763T23 |
2 | STUD (1-7/8") (OLD DESIGN) | 76175 |
2 | STUD (1-3/4") | 8M0034455 |
3 | STUD (5-1/2") | 670654 |
3 | STUD (6-3/4") | 8M0034454 |
4 | PIN, Dowel - Without Hole (.375 x .625) | 43044 |
5 | PIN (BEARING RACE) | 8M0036405 |
6 | GASKET | 11338 |
7 | COVER (UPPER) | 8M0088723 |
8 | SCREW, (.312-18 x 1.500) Hex Flange | 828213 |
8 | SCREW, (.312-18 x 1.50) (Use with 13-26993 washer) | 73657 |
9 | LOCKWASHER, (.312) (Use with 10-73657 screw) | 26993 |
10 | COVER (LOWER) | 76867 |
11 | SCREW, (.312-18 x 2.00) | 815549 |
11 | SCREW, (.312-18 x 2.00) Hex Flange | 828214 |
11A | BUSHING | 99448 |
12 | SCREW, (.375-16 x 3.250) | 66717 |
12 | SCREW, (.312-18 x 1.250) | 74824 |
13 | END CAP ASSEMBLY, Upper | 858521T1 |
14 | O-RING, (2.800 x .103) | 54029 |
15 | BEARING KIT | 16756A 4 |
16 | SEAL | 41953 |
17 | SCREW AND LOCKWASHER, (.312-18 x 1.00) | 30225 |
19 | J CLIP | 63153 |
20 | STUD, (.190-32 x 1.870) | 15094 |
21 | STUD, (#10-32 x 1.00) | 8M0034435 |
22 | SPACER | 67269 |
23 | WASHER, (.187 x .500 x .062) Neoprene | 49221 |
25 | WING NUT, (#10-32) | 816874 |
26 | BRACKET | 422482 |
27 | SCREW, (.250-20 x .750) | 49668 |
28 | END CAP ASSEMBLY | 7809T1 |
29 | O-RING, (3.237 x .103) | 62700 |
30 | SEAL | 41953 |
31 | SCREW, (.250-20 x .750) | 28636 |
32 | LOCKWASHER, (.250) Stainless Steel | 26992 |
33 | SCREW, (.250-20 x 2.125) | 64022 |
34 | NUT, (.250-20) | 64015 |
35 | CAP, Nylon | 26852 |
36 | IDLE SPEED CONTROL | 87076A10 |
38 | SCREW, (#10-32 x .875) | 690201 |
39 | WASHER | 38833 |
- | GASKET SET, Engine | 815791A92 |
- | POWERHEAD ASSEMBLY | 878365T00 |
- | POWERHEAD ASSEMBLY | 812817T97 |
- | POWERHEAD ASSEMBLY | 823434T97 |
- | POWERHEAD ASSEMBLY | 823434T97 |
- | POWERHEAD ASSEMBLY | 812817T97 |
- | POWERHEAD ASSEMBLY | 813043T97 |
Quick Overview
END CAP ASY-UPPER 1159
SKU : 858521T1
PRE: MER
BRAND: MERCURY
COMPANY: Mercury/MerCruiser/Mariner/Force
UPC: 745061442276
