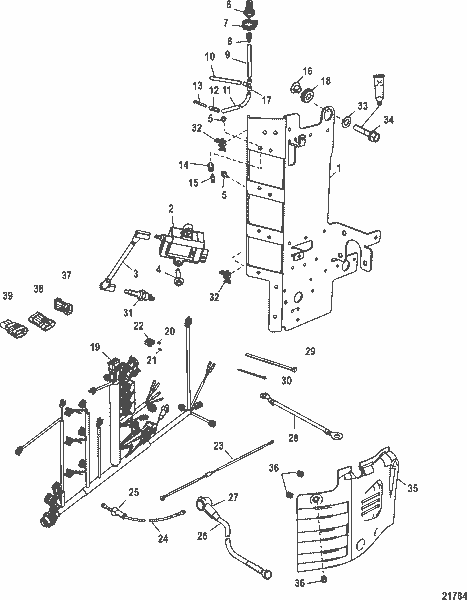

Disclaimer: Please note that the items featured in the image (schematic diagram) are not sold as a bundled set. To facilitate your search, kindly refer to the schematic object key provided below in order to locate a specific item within the image.
Schematic Object Key : 37
Product Description : MERCURY 877613A02 Connector Assembly, Weather Cap 6 Pin
Product Category : 75 DFI (3 CYL.)(1.5L)/ 1B736885 & Up/ Electrical Components
Disclaimer: Each item listed in the table below is available for individual purchase and is not sold as part of a package or set.
Other Components:
Key | Name | Part No. |
---|---|---|
- | NOT SOLD SEPARATE, Electrical Plate Assembly-Complete | NSS |
1 | PLATE ASSEMBLY, Electrical | 880190T05 |
2 | COIL, Ignition | 8M0077471 |
3 | LEAD, Hi Tension | 884442T03 |
4 | SCREW, (M6 x 30) | 821291 30 |
5 | SCREW, (M6 x 12) | 821300 12 |
6 | SENSOR KIT, (0-50 PSI) | 881879A 7 |
7 | CLIP, (.865) | 883066 |
8 | FITTING | 892403 |
9 | TUBING, (52.00 Inches Bulk), Cut to 6 Inches | 859785 71 |
10 | TUBING, (52.00 Inches Bulk), Cut to 1.50 Inches | 859785 71 |
11 | TUBING, (52.00 Inches Bulk), Cut to 52 Inches | 859785 71 |
12 | COUPLER | 859747 |
13 | PLUG | 859732 |
14 | PIN, Special (1.5 Inches) | 821583 2 |
15 | SPACER | 889992 |
16 | BUSHING | 850234 1 |
17 | TEE, Fitting | 875207 |
18 | GROMMET | 833155 |
19 | HARNESS ASSEMBLY, Engine | 896264T03 |
20 | FUSE, Mini - Tan - 5 Ampere | 832969T05 |
20 | FUSE, Mini - Gray - 2 Ampere | 832969 2 |
20 | FUSE, Mini - Blue - 15 Ampere | 832969T15 |
21 | FUSE, Mini - Yellow - 20 Ampere | 832969T20 |
22 | COVER, Fuse | 858754 |
- | HARNESS ASSEMBLY, 5 Pin | 879346A51 |
23 | HARNESS ASSEMBLY, Fuse - 100 Ampere | 878231A03 |
24 | HARNESS ASSEMBLY, Starter | 882829A03 |
25 | BOOT, Insulator - Red | 830233 |
26 | CABLE ASSEMBLY, Battery - Positive | 88439A46 |
27 | BOOT, Insulator - Red | 850067 1 |
28 | CABLE ASSEMBLY, (12.00 Inches) Black | 856583A07 |
29 | TIE STRAP, (8.00 Inches) | 816311T |
30 | TIE STRAP, (5.50 Inches) | 69355 |
31 | SPARK PLUG | 892567Q |
32 | CLIP | 828791 |
33 | WASHER | 40023 18 |
34 | SCREW, (M8 x 35 MM) | 824460 35 |
35 | COVER | 880192T01 |
36 | GROMMET | 8M0153609 |
37 | CONNECTOR ASSEMBLY, Weather Cap 6 Pin | 877613A02 |
38 | CONNECTOR ASSEMBLY, Weather Cap - Male | 830796A04 |
39 | CAP ASSEMBLY, Connector - 3 Pin Male | 822447T01 |
- | CAP, Female | 13540 |
- | PLUG, Male | 13541 |
- | NOT SOLD SEPARATE, Electrical Plate Assembly-Complete | NSS |
1 | PLATE ASSEMBLY, Electrical | 880190T05 |
2 | COIL, Ignition | 8M0077471 |
3 | LEAD, Hi Tension | 884442T03 |
4 | SCREW, (M6 x 30) | 821291 30 |
5 | SCREW, (M6 x 12) | 821300 12 |
6 | SENSOR KIT, (0-50 PSI) | 881879A 7 |
7 | CLIP, (.865) | 883066 |
8 | FITTING | 892403 |
9 | TUBING, (52.00 Inches Bulk), Cut to 6 Inches | 859785 71 |
10 | TUBING, (52.00 Inches Bulk), Cut to 1.50 Inches | 859785 71 |
11 | TUBING, (52.00 Inches Bulk), Cut to 52 Inches | 859785 71 |
12 | COUPLER | 859747 |
13 | PLUG | 859732 |
14 | PIN, Special (1.5 Inches) | 821583 2 |
15 | SPACER | 889992 |
16 | BUSHING | 850234 1 |
17 | TEE, Fitting | 875207 |
18 | GROMMET | 833155 |
19 | HARNESS ASSEMBLY, Engine | 896264T03 |
20 | FUSE, Mini - Tan - 5 Ampere | 832969T05 |
20 | FUSE, Mini - Gray - 2 Ampere | 832969 2 |
20 | FUSE, Mini - Blue - 15 Ampere | 832969T15 |
21 | FUSE, Mini - Yellow - 20 Ampere | 832969T20 |
22 | COVER, Fuse | 858754 |
- | HARNESS ASSEMBLY, 5 Pin | 879346A51 |
23 | HARNESS ASSEMBLY, Fuse - 100 Ampere | 878231A03 |
24 | HARNESS ASSEMBLY, Starter | 882829A03 |
25 | BOOT, Insulator - Red | 830233 |
26 | CABLE ASSEMBLY, Battery - Positive | 88439A46 |
27 | BOOT, Insulator - Red | 850067 1 |
28 | CABLE ASSEMBLY, (12.00 Inches) Black | 856583A07 |
29 | TIE STRAP, (8.00 Inches) | 816311T |
30 | TIE STRAP, (5.50 Inches) | 69355 |
31 | SPARK PLUG | 892567Q |
32 | CLIP | 828791 |
33 | WASHER | 40023 18 |
34 | SCREW, (M8 x 35 MM) | 824460 35 |
35 | COVER | 880192T01 |
36 | GROMMET | 8M0153609 |
37 | CONNECTOR ASSEMBLY, Weather Cap 6 Pin | 877613A02 |
38 | CONNECTOR ASSEMBLY, Weather Cap - Male | 830796A04 |
39 | CAP ASSEMBLY, Connector - 3 Pin Male | 822447T01 |
- | CAP, Female | 13540 |
- | PLUG, Male | 13541 |
Quick Overview
CONNECTOR
SKU : 877613A02
PRE: MER
BRAND: MERCURY
COMPANY: Mercury/MerCruiser/Mariner/Force
UPC: 745061638563
