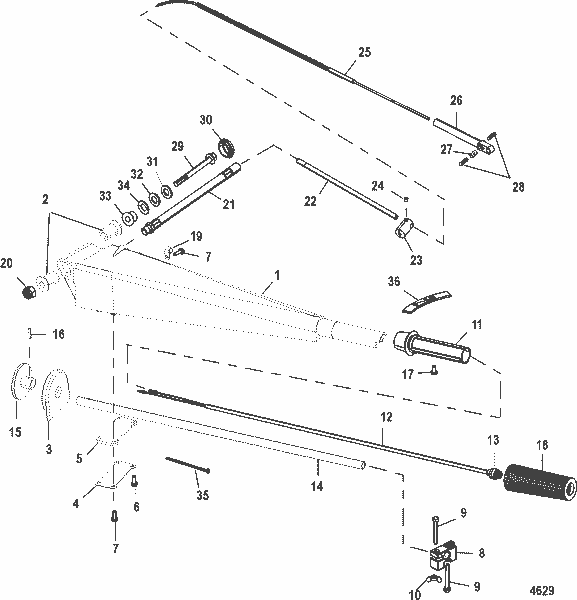

Disclaimer: Please note that the items featured in the image (schematic diagram) are not sold as a bundled set. To facilitate your search, kindly refer to the schematic object key provided below in order to locate a specific item within the image.
Schematic Object Key : 22
Product Description : MERCURY 89566 3 Guide Tube
Product Category : 80 JET/ 0P017000 THRU 0P325499/ Steering Handle
Disclaimer: Each item listed in the table below is available for individual purchase and is not sold as part of a package or set.
Other Components:
Key | Name | Part No. |
---|---|---|
1 | HANDLE ASSEMBLY, Steering Arm | 12020A 3 |
NS | FITTING, Grease | 74036 |
2 | BUSHING | 42992T02 |
3 | HOUSING | 48414 |
4 | PLATE | 48519 |
5 | GASKET | 48518 |
6 | SCREW, (#10-16 x .600) | 878609 |
7 | SCREW, (#10-16 x .500) | 878608 |
8 | CLAMP | 889729 |
9 | SCREW, (M5 x 40) | 40007112 |
10 | WING NUT, (#10-32) | 816874 |
11 | SWITCH KIT, Stop - Throttle Handle | 823609A15 |
12 | SWITCH ASSEMBLY, Stop | 8M0104612 |
13 | NOT SOLD SEPARATE, Insulator | NSS |
14 | TUBE ASSEMBLY, Throttle | 12018A 4 |
15 | NOT SOLD SEPARATE, Drive Wheel | NSS |
16 | NOT SOLD SEPARATE, Roll Pin | NSS |
17 | SCREW, (#10-16 x .375) | 62568 |
18 | GRIP | 99589003 |
19 | CLAMP | 64855 1 |
20 | NUT, (M10) | 40140 |
21 | CONDUIT | 8885242 |
22 | GUIDE TUBE | 89566 3 |
23 | BARREL | 89578 |
24 | SET SCREW, (#10-32) | 824081 |
25 | CABLE ASSEMBLY | 12019 1 |
26 | GUIDE | 43433 2 |
27 | ANCHOR | 20007 |
28 | SET SCREW, (#8-32) | 20518 |
29 | SCREW, (M10 x 105) Hex Flange - Stainless Steel | 823567105 |
30 | CAP | 48416 |
31 | WASHER | 40023 19 |
32 | WASHER, (.402 x .787 x .039 Bellevi) | 12024 |
33 | SPACER | 14601 1 |
34 | WASHER, (.406 x .750 x .105) Stainless Steel | 856774 |
35 | TIE STRAP, (8.00 Inches) | 816311T |
36 | NOT SOLD SEPARATE, Decal-Throttle | NSS |
- | TILLER HANDLE KIT | 12022A41 |
1 | HANDLE ASSEMBLY, Steering Arm | 12020A 3 |
NS | FITTING, Grease | 74036 |
2 | BUSHING | 42992T02 |
3 | HOUSING | 48414 |
4 | PLATE | 48519 |
5 | GASKET | 48518 |
6 | SCREW, (#10-16 x .600) | 878609 |
7 | SCREW, (#10-16 x .500) | 878608 |
8 | CLAMP | 889729 |
9 | SCREW, (M5 x 40) | 40007112 |
10 | WING NUT, (#10-32) | 816874 |
11 | SWITCH KIT, Stop - Throttle Handle | 823609A15 |
12 | SWITCH ASSEMBLY, Stop | 8M0104612 |
13 | NOT SOLD SEPARATE, Insulator | NSS |
14 | TUBE ASSEMBLY, Throttle | 12018A 4 |
15 | NOT SOLD SEPARATE, Drive Wheel | NSS |
16 | NOT SOLD SEPARATE, Roll Pin | NSS |
17 | SCREW, (#10-16 x .375) | 62568 |
18 | GRIP | 99589003 |
19 | CLAMP | 64855 1 |
20 | NUT, (M10) | 40140 |
21 | CONDUIT | 8885242 |
22 | GUIDE TUBE | 89566 3 |
23 | BARREL | 89578 |
24 | SET SCREW, (#10-32) | 824081 |
25 | CABLE ASSEMBLY | 12019 1 |
26 | GUIDE | 43433 2 |
27 | ANCHOR | 20007 |
28 | SET SCREW, (#8-32) | 20518 |
29 | SCREW, (M10 x 105) Hex Flange - Stainless Steel | 823567105 |
30 | CAP | 48416 |
31 | WASHER | 40023 19 |
32 | WASHER, (.402 x .787 x .039 Bellevi) | 12024 |
33 | SPACER | 14601 1 |
34 | WASHER, (.406 x .750 x .105) Stainless Steel | 856774 |
35 | TIE STRAP, (8.00 Inches) | 816311T |
36 | NOT SOLD SEPARATE, Decal-Throttle | NSS |
- | TILLER HANDLE KIT | 12022A41 |
Quick Overview
TUBE-GUIDE
SKU : 895663
PRE: MER
BRAND: MERCURY
COMPANY: Mercury/MerCruiser/Mariner/Force
UPC: 745061206632
