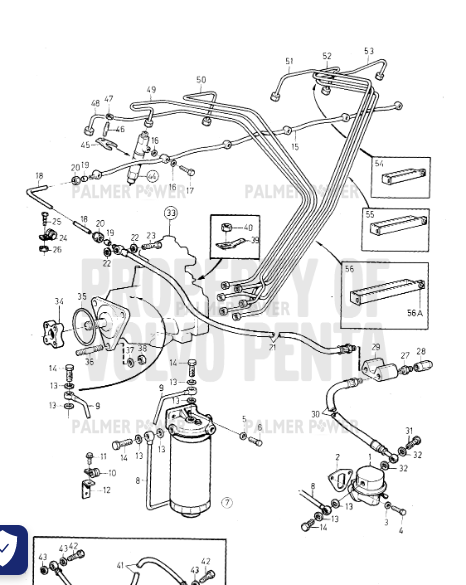

Disclaimer: Please note that the items featured in the image (schematic diagram) are not sold as a bundled set. To facilitate your search, kindly refer to the schematic object key provided below in order to locate a specific item within the image.
Schematic Object Key : 48
Product Description : Delivery Pipe Part No. 860841 Product No. 868239,868243,868507,868508., Cyl No. 1
Product Category : KAD42A / Fuel System
Disclaimer: Each item listed in the table below is available for individual purchase and is not sold as part of a package or set.
Other Components:
Key | Name | Part No. |
---|---|---|
1 | Fuel Pump | Part No. 860320 |
2 | Gasket | Part No. 3501530 |
3 | Spring Washer | Part No. 941907 |
4 | Flange Screw | Part No. 946173 |
5 | Washer | Part No. 960148 |
6 | Flange Screw | Part No. 946329 |
7 | Fuel Filter | Part No. 860873 |
8 | Fuel Pipe | Part No. 860599 |
9 | Fuel Pipe | Part No. 860600 |
10 | Clamp | Part No. 952624 |
11 | Flange Screw | Part No. 946544 |
11 | Flange Screw | Part No. 968855 |
12 | Bracket | Part No. 846780 |
13 | Gasket | Part No. 11994 |
14 | Hollow Screw | Part No. 969299 |
15 | Leak-Off Line | Part No. 838667 |
16 | Gasket | Part No. 947620 |
17 | Hollow Screw | Part No. 74033 |
18 | Return Line | Part No. 860021 |
19 | Ferrule | Part No. 956966 |
20 | Fitting Nut | Part No. 956980 |
21 | Fuel Hose | Part No. 860028 |
22 | Gasket | Part No. 11994 |
24 | Clamp | Part No. 121563 |
25 | Flange Screw | Part No. 946544 |
26 | Flange Nut | Part No. 945407 |
27 | Nipple | Part No. 954337 |
28 | Fitting Nut | Part No. 954323 |
29 | Fitting | Part No. 829146 |
30 | Fuel Hose | Part No. 845646 |
31 | Hollow Screw | Part No. 969299 |
32 | Gasket | Part No. 11994 |
33 | Injection Pump | Part No. 860357 |
33 | Injection Pump | Part No. 861102 |
34 | Hub | Part No. 859601 |
35 | O-Ring | Part No. 968971 |
36 | Stud | Part No. 953047 |
37 | Washer | Part No. 191172 |
38 | Flange Nut | Part No. 945408 |
39 | Terminal | Part No. 944485 |
40 | Flange Nut | Part No. 965483 |
41 | Air Vent Hose | Part No. 860131 |
42 | Hollow Screw | Part No. 74033 |
43 | Gasket | Part No. 947620 |
44 | Injector | Part No. 860383 |
44 | Injector | Part No. 861103 |
45 | Yoke | Part No. 840402 |
46 | Stud | Part No. 924068 |
47 | Flange Nut | Part No. 945408 |
48 | Delivery Pipe | Part No. 860841 |
48 | Delivery Pipe | Part No. 861148 |
49 | Delivery Pipe | Part No. 860842 |
49 | Delivery Pipe | Part No. 838878 |
50 | Delivery Pipe | Part No. 860843 |
50 | Delivery Pipe | Part No. 861149 |
51 | Delivery Pipe | Part No. 860844 |
51 | Delivery Pipe | Part No. 838880 |
52 | Delivery Pipe | Part No. 860845 |
52 | Delivery Pipe | Part No. 838881 |
53 | Delivery Pipe | Part No. 860846 |
53 | Delivery Pipe | Part No. 838882 |
54 | Attaching Clamp | Part No. 470181 |
55 | PIPE CLAMP | Part No. 470182 |
55 | PIPE CLAMP | Part No. 470182 |
56 | PIPE CLAMP | Part No. 470184 |
56 | Cross Recessed Screw | Part No. 956100 |
Quick Overview
DELIVERY PIPE
SKU : 860841
PRE: VOL
BRAND: VOLVO
COMPANY: Volvo
